+ 采用先进的DDS技术，100MHz最高输出频率
+ 500MSa/s最高采样率，频率分辨率1μHz
+ 14bits 或16 bits(可选) 垂直分辨率，10M点任意波形长度
+ 丰富的波形输出：6种基本波形，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计160种
+ 丰富的调制功能：AM、DSB-AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM、SUM
+ 内置7位高精度频率计，频率范围100mHz ～ 500MHz
+ 支持SCPI通信功能、labview 通信功能

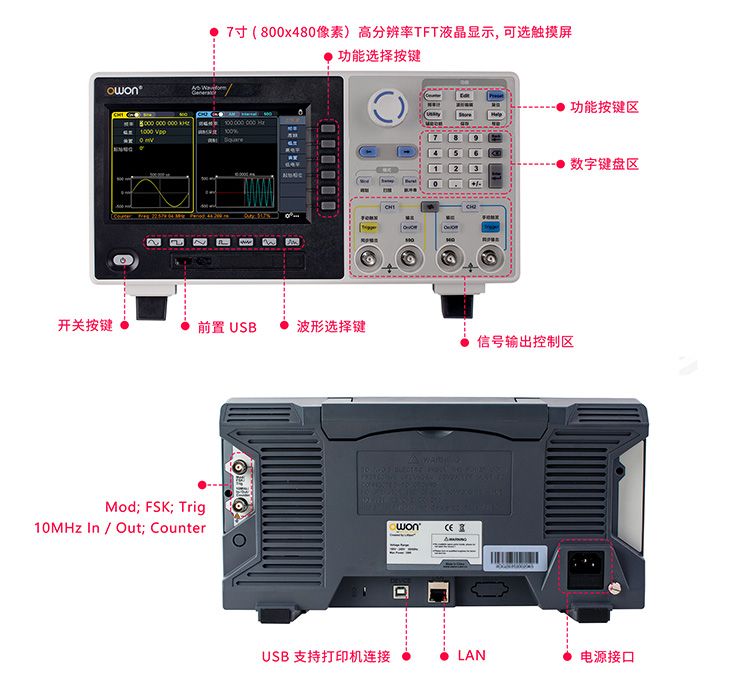

+ 7寸 ( 800x480像素)TFT液晶屏,支持触摸操作，多点触控方便快捷，可快速改变波形参数，通过触摸屏还可以编辑绘制任意波

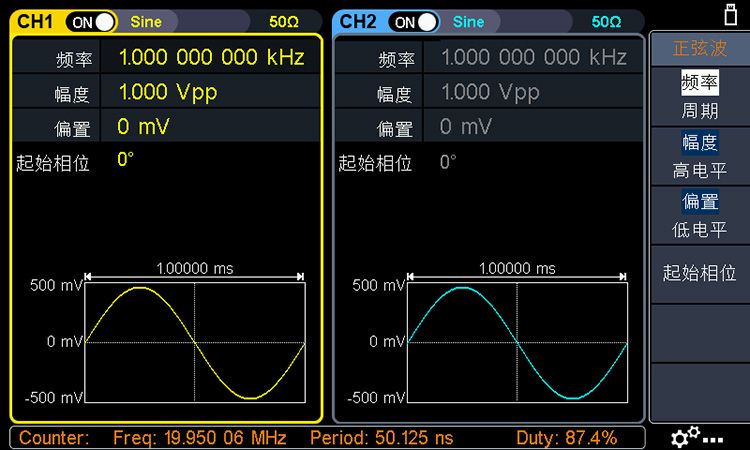

1.等效双通道
2.丰富的扫频功能

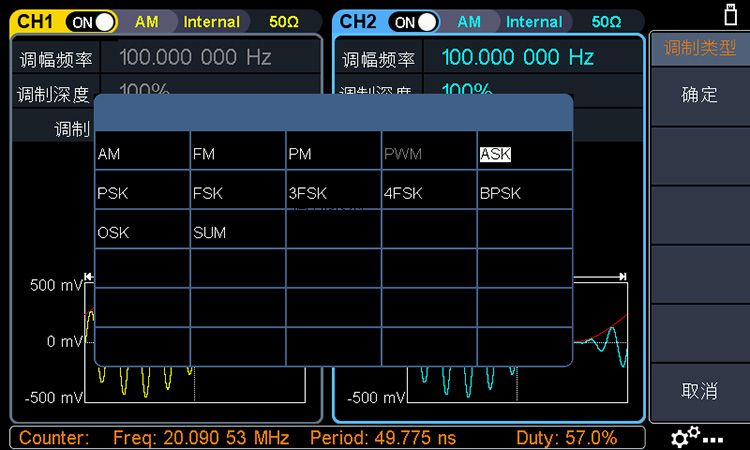

3.丰富的模拟调制

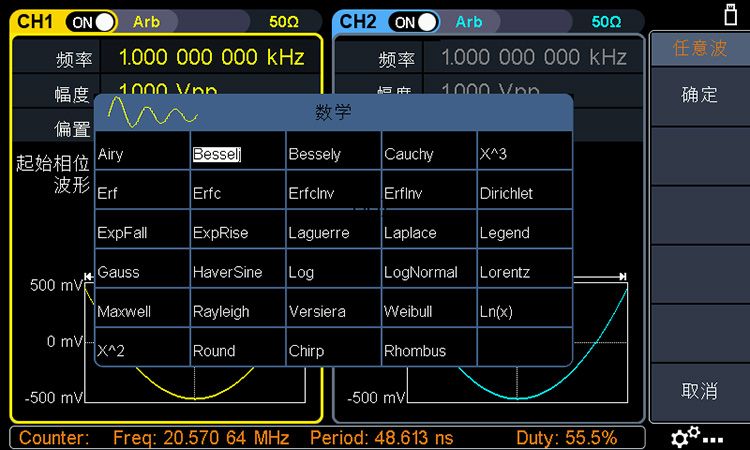

4.内置152种任意波形
技术参数
型号 | NDG2060 |
|---|
| 通道 | 双通道(独立) |
| 输出频率 | 60MHz |
| 实时采样率 | 500MSa/s |
| 14bits or 16 bits(可选) |
| 波形 |
| 标准波形 | 正弦波、方波、脉冲波、锯齿波、噪声、谐波 |
| 任意波形 | since、指数上升、指数下降、心电图、高斯、半正矢、洛伦兹、双音频、DC电压共计160种 |
| 频率特性 (频率分辨率1μHz 或 10位有效数字) |
| 正弦波 | 1μHz-60MHz |
| 方波 | 1μHz ～ 30MHz |
| 脉冲波 | 1μHz ～ 25MHz |
| 锯齿波 | 1μHz ～ 3MHz |
| 噪声 (-3dB，典型值) | 60MHz |
| 任意波 | 1μHz ～15MHz |
| 谐波 | 1μHz ～30MHz |
| 精度 | ±2ppm, 25℃±5℃ |
| 波形长度 | 2 points -10M points |
| 幅值特性 |
| 输入幅度(50欧) | 1mVpp ～ 10Vpp(≤ 25MHz)；1mVpp ～ 5Vpp (≤60MHz)；1mVpp ～ 2.5Vpp(≤100MHz)； |
| 调制特性 |
| 调制方式 | AM、DSB-AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM、SUM |
| 频率计 |
| 测量功能 | Frequency， period, +width, -width, +duty, and -duty |
| 频率范围 | 100mHz ～ 200MHz 可选100mHz ～ 500MHz |
| 频率分辨率 | 7 digits |
| 输入/输出 |
| 输入模式 | 硬件频率计、外部调制输入、外部触发输入、内部时钟输出、外部参考时钟输入/输出 |
| 标准接口 | USB Host, USB Device,LAN，RS232 (可选)、WIFI(可选) |
| 机械规格 |
| 尺寸 | 340mm x 177mm x 90mm |
| 重量 | 约 2.3kg |
具体参数可根据需求定制，说明书如有更新不再另行通知。
